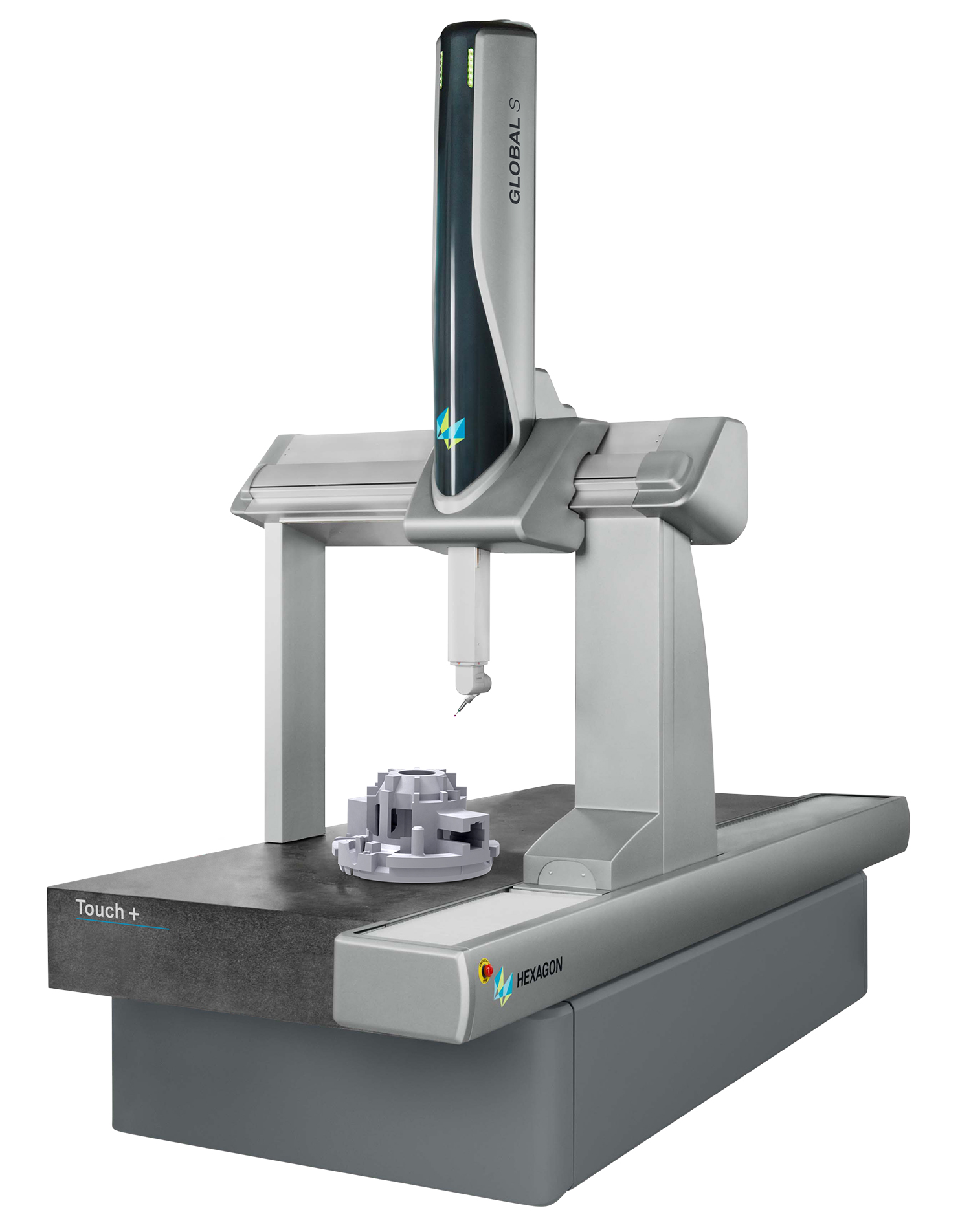

Global S Touch+

Liên hệ

Dòng máy đo CMM cao cấp của Hexagon

Đo lường các đặc tính kích thước chung với công nghệ cảm biến chạm có độ lặp lại cao

Cỡ máy: 05.07.05 ~ 15.30.10

Danh mục: Global S

Thẻ: Máy đo 3D, Tự động

Đặc trưng

Đo lường các đặc tính kích thước với công nghệ cảm biến chạm có độ lặp lại cao

Global S nhắm đến nhu cầu cụ thể, điều chỉnh cấu hình linh hoạt
Máy đo ba tọa độ GLOBAL, là một trong những thiết bị đo mạnh mẽ và linh hoạt nhất trên thị trường hiện nay, sử dụng công nghệ tiên tiến của Hexagon, có thể áp dụng cho hầu hết mọi tình huống đo lường.

Để phục vụ khách hàng tốt hơn và giúp đối tác nhanh chóng xác định giải pháp đo lường phù hợp, Hexagon đã phát triển nhiều gói chức năng ứng dụng dựa trên nền tảng máy đo xuất sắc, mỗi gói chức năng tạo thành một giải pháp hoàn chỉnh nhằm đáp ứng các yêu cầu kiểm tra cụ thể về hiệu suất, độ chính xác, độ tin cậy, tính linh hoạt và tự động hóa, mà không cần xem xét kích thước hoặc trọng lượng của chi tiết, hướng tới mang lại hiệu suất hệ thống linh hoạt và tối ưu chi phí, có thể thích ứng với nhu cầu thay đổi của các nhà sản xuất hiện tại và trong tương lai, đảm bảo GLOBAL CMM là một khoản đầu tư bền vững cho tương lai.

GLOBAL Touch+ phù hợp cho nhu cầu đo lường kích thước chính xác với cảm biến chạm đơn điểm
GLOBAL Touch+ kết hợp với đầu quay tự động của Hexagon và đầu cảm biến chạm đơn điểm chính xác 6 hướng, giúp tăng tính linh hoạt trong quá trình đo, thực hiện đo nhanh thông tin dung sai kích thước và dung sai hình học của các chi tiết có hình dạng khác nhau.

Ngoài ra, giá thay kim tự động cho phép thay thế nhanh chóng và lặp lại các mô-đun cảm biến lực mà không cần hiệu chỉnh lại, giúp đơn giản hóa thêm chương trình đo.

Khả năng ứng dụng linh hoạt

Tích hợp công nghệ tiên tiến

Máy được tích hợp các công nghệ tiên tiến của Hexagon như: Fly Mode, Eco Mode & Scan Pilot

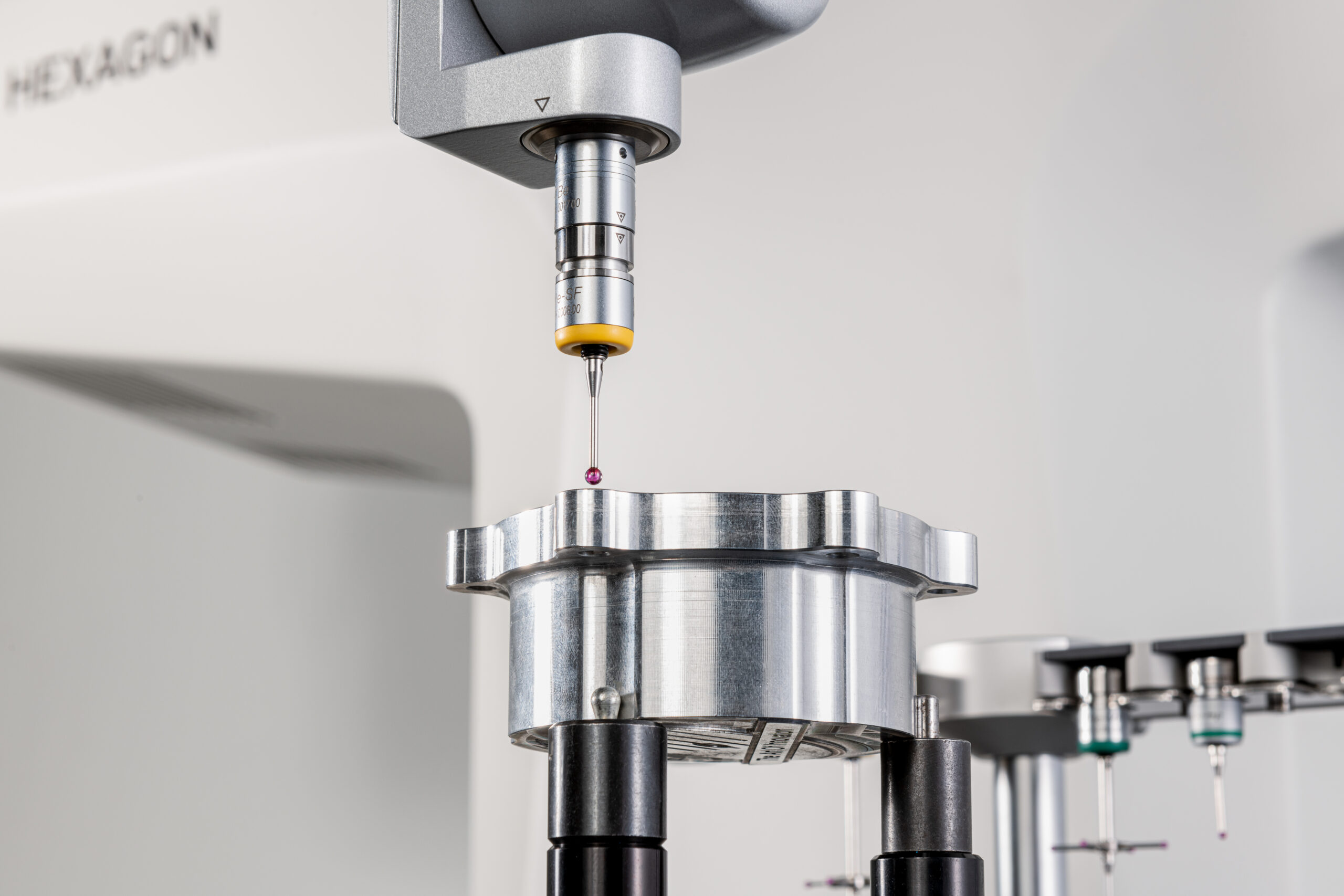

Cảm biến chạm đơn điểm

Cảm biến chạm dễ vận hành, bền và tiết kiệm. Thiết kế chắc chắn đảm bảo sử dụng đáng tin cậy trong môi trường công nghiệp khắc nghiệt. Ngoài ra, các mô-đun cảm biến lực có thể được thay thế với lực kích hoạt thấp đến trung bình mang lại tính linh hoạt, giúp hệ thống này lý tưởng cho các phép đo đa mục đích trên các sản phẩm phức tạp.

Kết cấu nhôm hợp kim toàn phần

Bề mặt được tôi cứng để tăng cường độ cứng. Trọng lượng nhẹ tự nhiên của nhôm, với tính dẫn nhiệt tốt, cùng khả năng thích ứng với sự thay đổi nhiệt độ và dễ chế biến, đây là vật liệu tối ưu cho một hệ thống đo lường đa năng.

Thiết kế trục X với ba góc chính xác “TRICISION”

Thiết kế tối ưu giúp tăng độ chính xác, tăng sự ổn định và nâng cao hiệu suất động học. Thiết kế dạng tam giác có độ bền cấu trúc cao và ít có khả năng bị biến dạng dưới áp lực, cho phép đạt được tốc độ vận hành vượt trội, diện tích chiếm dụng nhỏ hơn và ổn định nhiệt tốt hơn.

Thước HEIDENHAIN

Hệ thống thước quang độ phân giải cao (0.005 um), độ ổn định đo lường tuyệt vời, độ chính xác lặp siêu tốt. Không bị ảnh hưởng bởi nhiễu, chống mài mòn, ổn định và đáng tin cậy.

Bàn đá granite nguyên khối

Bàn granite cứng và ổn định giúp giảm rung động, tăng khả năng vận hành. Quy trình chọn lựa vật liệu được chứng nhận bởi các tổ chức ngành công nghiệp quốc tế theo tiêu chuẩn chất lượng quốc tế nghiêm ngặt.

PC-DMIS: Phần mềm đo lường xuất sắc

PC-DMIS là phần mềm có số lượng cài đặt lớn nhất trên thế giới, được áp dụng rộng rãi trong các lĩnh vực đo lường khác nhau, nhờ vào sự theo đuổi không ngừng về đổi mới công nghệ. PC-DMIS cung cấp giao diện người dùng thân thiện, khả năng đánh giá chuyên nghiệp toàn diện theo các tiêu chuẩn quốc tế, mang đến kết quả đo chính xác và hiệu suất thao tác cao và tiện lợi cho người dùng.

PC-DMIS Pro không sử dụng công nghệ CAD, là phần mềm đo lường CMM tiên tiến, cung cấp đầy đủ các chức năng đo lường, là lựa chọn tốt cho người dùng không sử dụng CAD. PC-DMIS Pro mạnh mẽ với kiến trúc phần mềm linh hoạt, dễ dàng nâng cấp công nghệ, sử dụng giao diện người dùng đồ họa (GUI) trực quan và có thể tùy chỉnh, cung cấp quy trình lập trình hoàn chỉnh và đầy đủ chức năng báo cáo. Tính năng “Khởi động nhanh” được thiết kế đặc biệt cho người dùng mới, dễ dàng, trực quan và dễ sử dụng, cho phép người dùng tự học lập trình mà không cần nhớ bất kỳ lệnh nào, trong khi vẫn có các cách lập trình ngôn ngữ cao hơn phù hợp cho các nhiệm vụ đo lường phức tạp hơn.

Là phần mềm đo lường đầu tiên trong ngành áp dụng công nghệ CAD, PC-DMIS đã tiên phong trong việc lập trình offline trên CAD. Dựa trên PC-DMIS Pro, PC-DMIS CAD kết hợp ứng dụng CAD và công nghệ đo lường, cung cấp giải pháp hoàn hảo cho việc đo lường trực quan và hiệu quả. Từ bản vẽ hai chiều đơn giản đến mô hình CAD ba chiều phức tạp, PC-DMIS CAD có thể lập trình, mô phỏng và kiểm tra gần như mọi loại mô hình CAD. PC-DMIS CAD không chỉ có thể nhập hoặc xuất nhiều định dạng CAD mà còn có thể thao tác trực tiếp trên CAD gốc. Tính năng CAD mạnh mẽ của PC-DMIS CAD giúp người dùng giảm hơn 90% thời gian lập trình.

PC-DMIS CAD++ là lựa chọn lý tưởng cho bất kỳ kiểm tra chi tiết nào. Dựa trên tất cả các chức năng của PC-DMIS CAD, PC-DMIS CAD++ cung cấp các khả năng đo lường và quét hình học phức tạp mạnh mẽ, đáp ứng các yêu cầu đo lường tốc độ cao, mật độ cao và độ chính xác cao cho các chi tiết như chi tiết tấm kim loại, nhựa, kính, ống, cánh quạt, động cơ, khuôn mẫu, v.v. PC-DMIS CAD++ hỗ trợ nhiều thiết bị quét và ứng dụng quét, bao gồm xử lý và quản lý dữ liệu lớn. Ngoài ra, thông qua CAD, PC-DMIS cung cấp so sánh trực quan giữa kết quả đo lường và CAD, và thông qua các chức năng đồ họa tích hợp và mẫu báo cáo phong phú, tạo ra báo cáo đồ họa có thể nhìn thấy dưới nhiều định dạng khác nhau.

Ngoài ra, PC-DMIS đã nhận được chứng nhận toàn diện từ PTB và NIST, đảm bảo độ chính xác và thao tác đơn giản cho việc đánh giá dung sai.

Tính năng kỹ thuật:

Lập trình trực quan hướng đối tượng với nhiều công cụ và chức năng mạnh mẽ, giúp người dùng hoàn thành nhiệm vụ đo lường một cách nhanh chóng và dễ dàng.
Tính năng phát hiện đặc điểm tự động mạnh mẽ. Phương pháp lập trình tương tác qua hộp thoại, không cần nhớ lệnh, đơn giản hóa việc kiểm tra các đặc điểm phức tạp.
Chức năng đo lường cho chi tiết mỏng chuyên nghiệp. Hỗ trợ nhiều loại đặc điểm tự động cho chi tiết mỏng, bao gồm: điểm cạnh, điểm góc, điểm bề mặt, điểm góc, điểm cao, hình elip, rãnh vuông, rãnh tròn, rãnh lõm, đa giác, đáp ứng yêu cầu về độ chính xác và hiệu quả đo lường cho chi tiết mỏng.
Hỗ trợ nhập nhiều định dạng tệp CAD, chẳng hạn như tệp CAD phổ biến IGES hoặc STEP, cũng có thể kết nối trực tiếp với hệ thống CAD thông qua giao diện CAD hoặc bộ chuyển đổi (CAD DCI/DCT) tùy chọn.
Sử dụng mô hình máy đo động, dựa trên mô hình CAD chi tiết và mô hình CAD đồ gá, mô phỏng đường di chuyển và kiểm tra va chạm tiềm năng giữa đầu cảm biến và chi tiết.
Cung cấp chức năng lập trình nâng cao để đáp ứng các yêu cầu đo lường phức tạp, hỗ trợ biến, hàm tam giác, hàm mảng, câu lệnh lặp, điều kiện, điều khiển luồng, v.v., hỗ trợ đọc và ghi tệp bên ngoài, đoạn chương trình chung có thể được sử dụng như là chương trình con, đơn giản hóa công việc lập trình và nâng cao hiệu quả.
Cung cấp phương pháp đánh giá kích thước GEOTOL (Geometric Tolerance) tuân thủ và trực quan, người dùng chỉ cần tham khảo các chỉ dẫn trên bản vẽ để điền các kích thước hình dạng, đảm bảo đánh giá chính xác mà không cần tháo rời, từ đó tránh sai sót do con người.
Cung cấp chức năng lựa chọn GD&T. PC-DMIS có thể nhận diện thông tin PMI trên mô hình 3D hoặc thông tin GD&T trên bản vẽ 2D, và tạo chương trình đo dựa trên lựa chọn của người dùng, tiết kiệm thời gian lập trình thủ công và giảm tỷ lệ lỗi.
Cung cấp hơn 10 loại báo cáo kiểm tra mặc định, báo cáo định dạng 3D PDF và báo cáo tùy chỉnh, đáp ứng nhu cầu báo cáo đo lường của người dùng ở các cấp độ khác nhau.
