Dòng máy đo cho xưởng sản xuất
Cỡ máy: 05.06.05
Đặc trưng

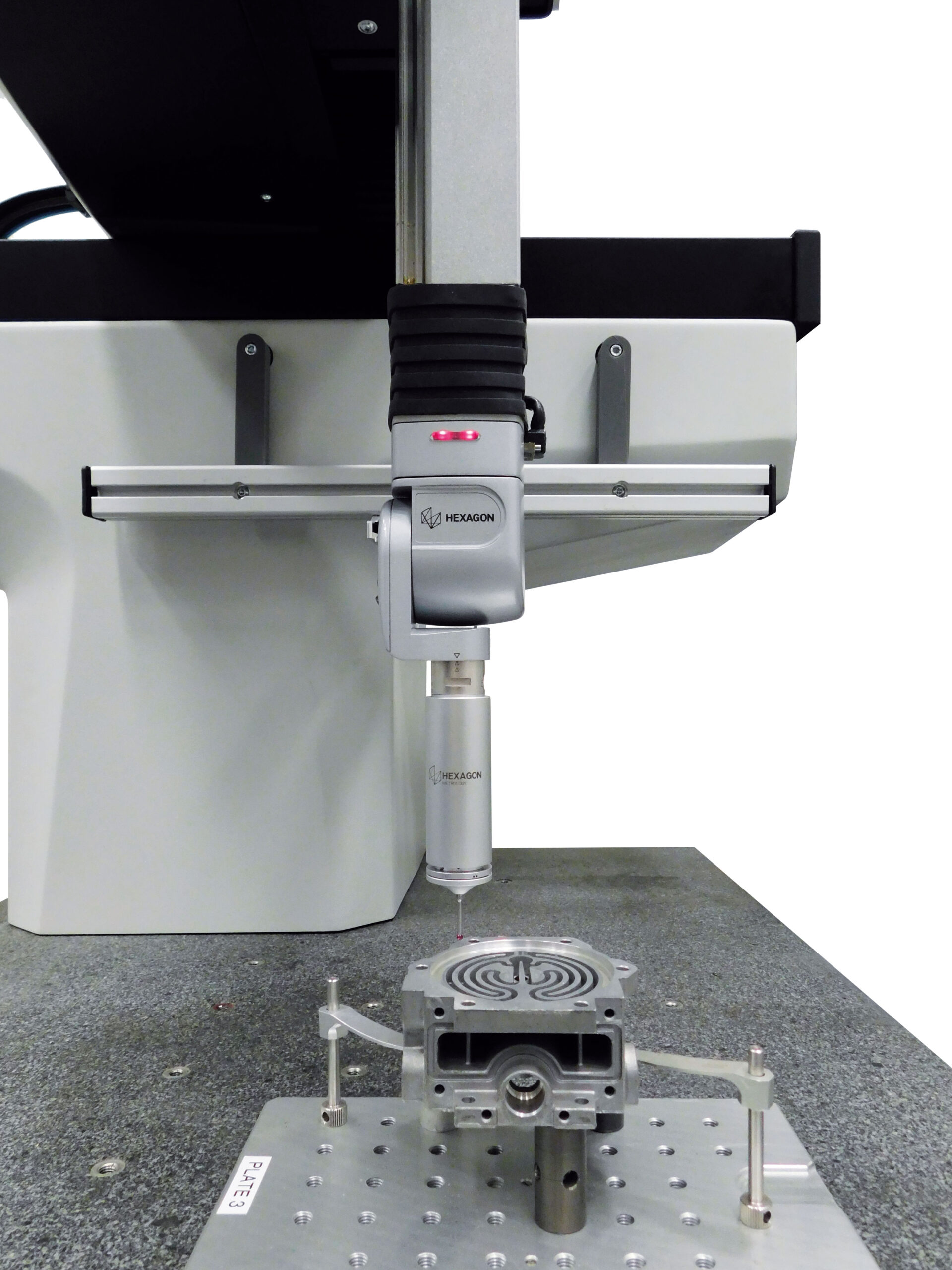

TIGO SF dễ dàng tích hợp vào quy trình sản xuất
TIGO SF là một thiết bị đo sáng tạo, chuyên dụng cho môi trường xưởng sản xuất. Thiết bị đo này có cấu trúc nhỏ gọn, chắc chắn, có khả năng thực hiện kiểm soát chất lượng hoàn hảo tại nơi cần thiết nhất, tức là nơi sản xuất chi tiết. TIGO SF dễ vận hành, không chỉ đáp ứng yêu cầu về tính linh hoạt và đa chức năng của thiết bị đo đạc mà còn mang đến trải nghiệm đo lường hoàn toàn mới.
Với diện tích chiếm dụng nhỏ và không gian đo mở, TIGO SF có thể thực hiện đo lường sản xuất và tích hợp tự động hóa ngay cả trong không gian chật hẹp nhất. Cấu trúc mở, các phụ kiện và tùy chọn chuyên dụng cho môi trường xưởng, có thể dễ dàng tích hợp vào dây chuyền sản xuất tự động, giúp TIGO SF hoàn hảo thay thế các phương pháp đo lường thủ công giúp quá trình sản xuất trở nên thông minh, tiện lợi hơn. Không cần nguồn khí nén, thiết bị được thiết kế đặc biệt để đối phó với môi trường đo lường khắc nghiệt, với các biện pháp bảo vệ đầy đủ, giúp thiết bị không bị ảnh hưởng bởi bụi bẩn, ô nhiễm, rung động và độ ẩm trong môi trường xưởng.
Công nghệ vượt trội
01. Không gian đo mở
TIGO SF có không gian đo 500 × 580 × 500 mm, ba mặt mở, thuận tiện cho việc vận hành và tích hợp.
02. Nắp chống bụi và vỏ bảo vệ
Nắp chống bụi và vỏ bảo vệ cung cấp sự bảo vệ đầy đủ cho các bộ phận máy, giúp chúng không bị ảnh hưởng bởi bụi bẩn và các chất ô nhiễm khác.
03. Phạm vi nhiệt độ từ 15°C đến 40°C
Thiết bị đo TIGO SF có thể thực hiện đo lường chính xác cao trong phạm vi nhiệt độ từ 15-40 độ Celsius, do đó có thể hoạt động bình thường trong xưởng sản xuất không có điều hòa.
04. Hệ thống giảm rung thụ động
Hệ thống giảm rung thụ động tích hợp bên trong giúp bảo vệ thiết bị đo TIGO SF khỏi các rung động thông thường phát sinh từ môi trường sản xuất.
05. Bàn làm việc bằng đá granite
Bàn làm việc bằng granite có lỗ gắn giúp việc tải và dỡ hàng trở nên nhanh chóng và tiện lợi.
06. Vận hành không cần khí nén
Máy không cần nguồn khí nén như các dòng máy đo CMM khác
07. Thiết kế tất cả trong một
Thiết bị đo ba tọa độ TIGO SF nhỏ gọn, với máy tính và hệ thống điều khiển được tích hợp trong tủ hỗ trợ phía dưới, giúp hệ thống chiếm ít không gian và dễ di chuyển.
08. Giá đỡ và hộp điều khiển công thái học
Màn hình và bàn phím được đặt trên giá đỡ có thể điều chỉnh, thuận tiện cho việc sử dụng. Hộp điều khiển nhẹ và dễ vận hành, tối ưu hóa trải nghiệm người dùng.
09. Công nghệ đa cảm biến
Hỗ trợ đo lường bằng cảm biến quét tốc độ cao hoặc cảm biến chạm đơn điểm, nhằm tối đa hóa tính linh hoạt và chức năng đo lường.
10. Chế độ tiết kiệm năng lượng
Chế độ tiết kiệm năng lượng có thể tự động ngắt điện cho thiết bị đo, tiết kiệm năng lượng và chi phí thời gian, đồng thời giữ cho thiết bị thân thiện với môi trường.
PC DMIS: Phần mềm đo lường xuất sắc
PC-DMIS là phần mềm có số lượng cài đặt lớn nhất trên thế giới, được áp dụng rộng rãi trong các lĩnh vực đo lường khác nhau, nhờ vào sự theo đuổi không ngừng về đổi mới công nghệ. PC-DMIS cung cấp giao diện người dùng thân thiện, khả năng đánh giá chuyên nghiệp toàn diện theo các tiêu chuẩn quốc tế, mang đến kết quả đo chính xác và hiệu suất thao tác cao và tiện lợi cho người dùng.
PC-DMIS Pro không sử dụng công nghệ CAD, là phần mềm đo lường CMM tiên tiến, cung cấp đầy đủ các chức năng đo lường, là lựa chọn tốt cho người dùng không sử dụng CAD. PC-DMIS Pro mạnh mẽ với kiến trúc phần mềm linh hoạt, dễ dàng nâng cấp công nghệ, sử dụng giao diện người dùng đồ họa (GUI) trực quan và có thể tùy chỉnh, cung cấp quy trình lập trình hoàn chỉnh và đầy đủ chức năng báo cáo. Tính năng “Khởi động nhanh” được thiết kế đặc biệt cho người dùng mới, dễ dàng, trực quan và dễ sử dụng, cho phép người dùng tự học lập trình mà không cần nhớ bất kỳ lệnh nào, trong khi vẫn có các cách lập trình ngôn ngữ cao hơn phù hợp cho các nhiệm vụ đo lường phức tạp hơn.
Là phần mềm đo lường đầu tiên trong ngành áp dụng công nghệ CAD, PC-DMIS đã tiên phong trong việc lập trình offline trên CAD. Dựa trên PC-DMIS Pro, PC-DMIS CAD kết hợp ứng dụng CAD và công nghệ đo lường, cung cấp giải pháp hoàn hảo cho việc đo lường trực quan và hiệu quả. Từ bản vẽ hai chiều đơn giản đến mô hình CAD ba chiều phức tạp, PC-DMIS CAD có thể lập trình, mô phỏng và kiểm tra gần như mọi loại mô hình CAD. PC-DMIS CAD không chỉ có thể nhập hoặc xuất nhiều định dạng CAD mà còn có thể thao tác trực tiếp trên CAD gốc. Tính năng CAD mạnh mẽ của PC-DMIS CAD giúp người dùng giảm hơn 90% thời gian lập trình.
PC-DMIS CAD++ là lựa chọn lý tưởng cho bất kỳ kiểm tra chi tiết nào. Dựa trên tất cả các chức năng của PC-DMIS CAD, PC-DMIS CAD++ cung cấp các khả năng đo lường và quét hình học phức tạp mạnh mẽ, đáp ứng các yêu cầu đo lường tốc độ cao, mật độ cao và độ chính xác cao cho các chi tiết như chi tiết tấm kim loại, nhựa, kính, ống, cánh quạt, động cơ, khuôn mẫu, v.v. PC-DMIS CAD++ hỗ trợ nhiều thiết bị quét và ứng dụng quét, bao gồm xử lý và quản lý dữ liệu lớn. Ngoài ra, thông qua CAD, PC-DMIS cung cấp so sánh trực quan giữa kết quả đo lường và CAD, và thông qua các chức năng đồ họa tích hợp và mẫu báo cáo phong phú, tạo ra báo cáo đồ họa có thể nhìn thấy dưới nhiều định dạng khác nhau.
Ngoài ra, PC-DMIS đã nhận được chứng nhận toàn diện từ PTB và NIST, đảm bảo độ chính xác và thao tác đơn giản cho việc đánh giá dung sai.
Tính năng kỹ thuật:
- Lập trình trực quan hướng đối tượng với nhiều công cụ và chức năng mạnh mẽ, giúp người dùng hoàn thành nhiệm vụ đo lường một cách nhanh chóng và dễ dàng.
- Tính năng phát hiện đặc điểm tự động mạnh mẽ. Phương pháp lập trình tương tác qua hộp thoại, không cần nhớ lệnh, đơn giản hóa việc kiểm tra các đặc điểm phức tạp.
- Chức năng đo lường cho chi tiết mỏng chuyên nghiệp. Hỗ trợ nhiều loại đặc điểm tự động cho chi tiết mỏng, bao gồm: điểm cạnh, điểm góc, điểm bề mặt, điểm góc, điểm cao, hình elip, rãnh vuông, rãnh tròn, rãnh lõm, đa giác, đáp ứng yêu cầu về độ chính xác và hiệu quả đo lường cho chi tiết mỏng.
- Hỗ trợ nhập nhiều định dạng tệp CAD, chẳng hạn như tệp CAD phổ biến IGES hoặc STEP, cũng có thể kết nối trực tiếp với hệ thống CAD thông qua giao diện CAD hoặc bộ chuyển đổi (CAD DCI/DCT) tùy chọn.
- Sử dụng mô hình máy đo động, dựa trên mô hình CAD chi tiết và mô hình CAD đồ gá, mô phỏng đường di chuyển và kiểm tra va chạm tiềm năng giữa đầu cảm biến và chi tiết.
- Cung cấp chức năng lập trình nâng cao để đáp ứng các yêu cầu đo lường phức tạp, hỗ trợ biến, hàm tam giác, hàm mảng, câu lệnh lặp, điều kiện, điều khiển luồng, v.v., hỗ trợ đọc và ghi tệp bên ngoài, đoạn chương trình chung có thể được sử dụng như là chương trình con, đơn giản hóa công việc lập trình và nâng cao hiệu quả.
- Cung cấp phương pháp đánh giá kích thước GEOTOL (Geometric Tolerance) tuân thủ và trực quan, người dùng chỉ cần tham khảo các chỉ dẫn trên bản vẽ để điền các kích thước hình dạng, đảm bảo đánh giá chính xác mà không cần tháo rời, từ đó tránh sai sót do con người.
- Cung cấp chức năng lựa chọn GD&T. PC-DMIS có thể nhận diện thông tin PMI trên mô hình 3D hoặc thông tin GD&T trên bản vẽ 2D, và tạo chương trình đo dựa trên lựa chọn của người dùng, tiết kiệm thời gian lập trình thủ công và giảm tỷ lệ lỗi.
- Cung cấp hơn 10 loại báo cáo kiểm tra mặc định, báo cáo định dạng 3D PDF và báo cáo tùy chỉnh, đáp ứng nhu cầu báo cáo đo lường của người dùng ở các cấp độ khác nhau.
