Optiv Lite
Liên hệ
Máy đo quang học kích thước lớn
Cỡ máy: 5.6.3 ~ 18.22.3
Đặc trưng

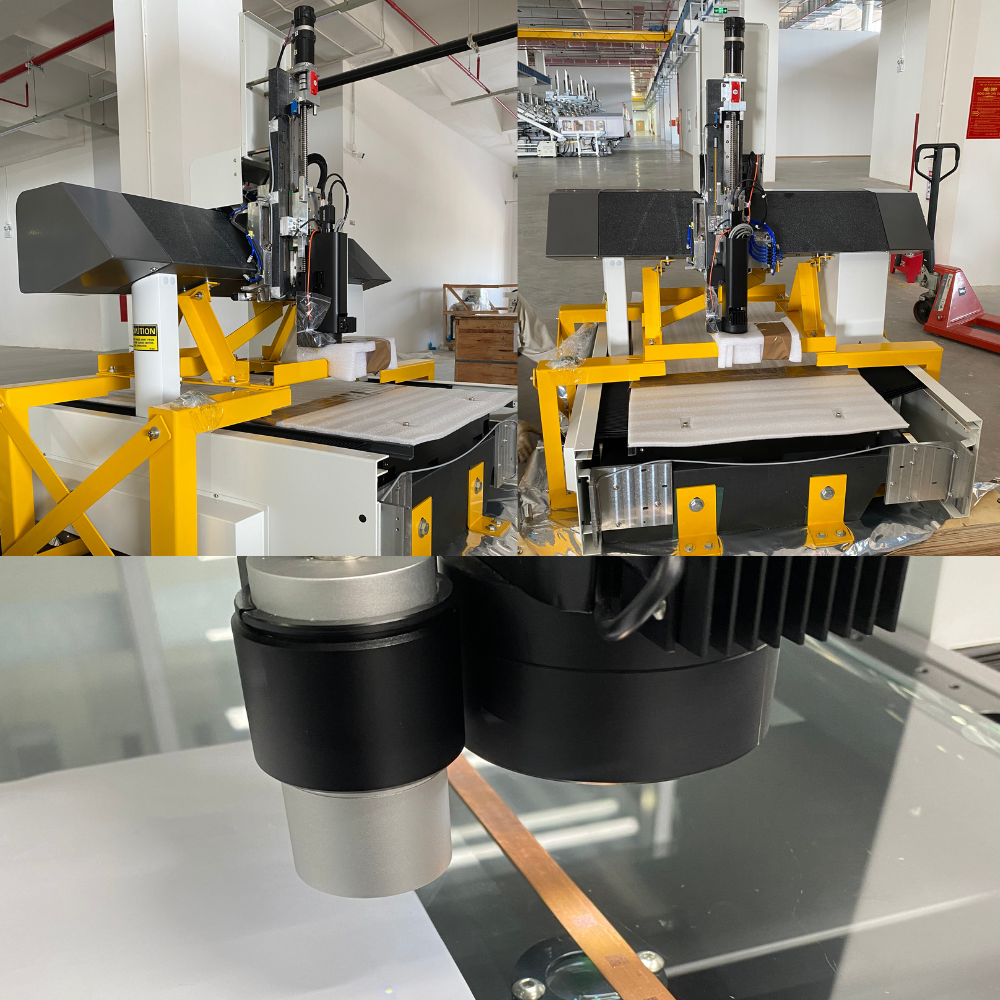

Máy đo quang học kích thước lớn
Dòng Optiv Lite, máy đo hình ảnh dải đo lớn, sử dụng công nghệ kết cấu dạng cầu (bridge structure), đảm bảo tỷ lệ độ cứng/khối lượng cao cho máy giúp máy có độ chính xác ổn định. Máy được trang bị ống kính zoom động cơ và phần mềm đo lường chuyên nghiệp, máy có thể đáp ứng các yêu cầu đo lường của nhiều sản phẩm phức tạp khác nhau.
Hiệu quả công nghệ tuyệt vời
01. Cấu trúc cầu di động, bàn đá granite độ chính xác cao, đệm khí dẫn hướng, không mài mòn
02. Động cơ servo DC ba trục
03. Độ phân giải hệ thống cao
04. Camera màu độ phân giải cao, cho hình ảnh rõ nét
05. Đèn LED trắng đồng trục phía trên, đèn LED xanh telecentric phía dưới, đèn LED vòng 4×90°, điều khiển độc lập
06. Ống kính zoom động cơ
07. Tốc độ di chuyển cao
08. Phần mềm METUS hoặc PC-DMIS VISION
09. Tùy chọn sử dụng: Cảm biến chạm hoặc Cảm biến ánh sáng trắng quang học (CWS)

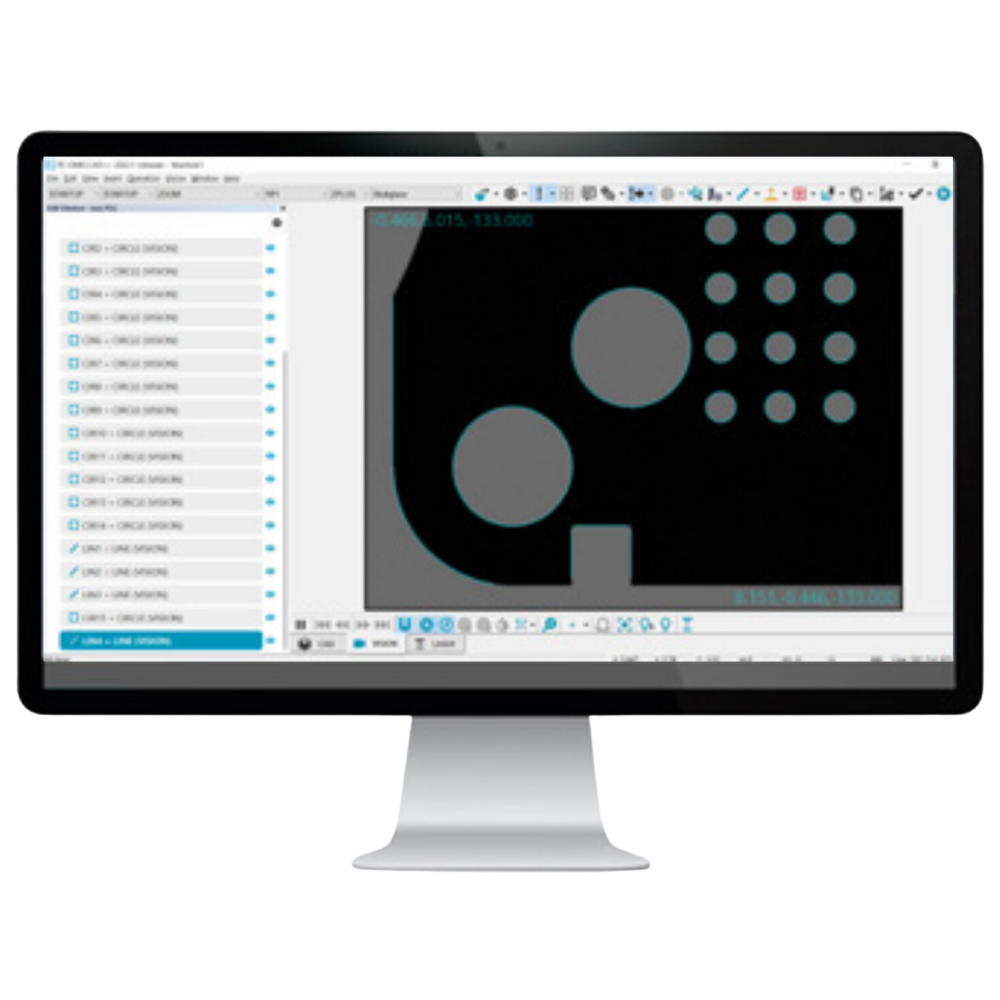

Phần mềm Metus trực quan, hiệu quả
Metus là phần mềm đo lường chuyên dụng 2.5D, được phát triển bởi Hexagon. Phần mềm này có nguồn gốc từ phần mềm PC-DMIS nổi tiếng thế giới. Metus được thiết kế bởi đội ngũ chuyên gia phát triển phần mềm đo lường, cam kết cung cấp tiêu chuẩn cao nhất về đo lường chính xác đi kèm một giao diện dễ sử dụng. Giao diện người dùng của Metus sử dụng các bảng lệnh với các tiêu chuẩn giao diện đồ họa Microsoft Office. Các chức năng thường dùng được đặt vào vị trí dễ nhìn, loại bỏ việc phải nhấp chuột lặp đi lặp lại, phần mềm cũng có khả năng tuỳ biến các thanh công cụ trên menu hoặc các công cụ giúp điều khiển phần cứng.
PC DMIS: Phần mềm đo lường xuất sắc
PC-DMIS VISION là phần mềm đo lường đa năng được Hexagon phát triển dành cho máy đo quang học. Nó kế thừa công nghệ cốt lõi của phần mềm đo lường PC-DMIS với phương pháp vận hành thân thiện, giao diện trực quan và tính năng nhận diện đặc điểm tự động thông minh, giúp phần mềm dễ học, hiệu quả và thực tiễn, hỗ trợ doanh nghiệp nâng cao nhanh chóng khả năng đo lường tọa độ và kiểm soát chất lượng sản phẩm, thực hiện kiểm tra chất lượng và kiểm soát quy trình một cách nhanh chóng và hiệu quả.
- Giao diện đa ngôn ngữ, thao tác trực tiếp bằng chuột, dễ học và dễ sử dụng. Đối với các phép đo hình học cơ bản như hình tròn, điểm, đường thẳng, mặt phẳng, phần mềm có thể tự động thu thập dữ liệu đo với độ chính xác ổn định.
- PC-DMIS CAD VISION có thể nhập và xuất tài liệu CAD ở các định dạng như IGES, DXF, v.v.
- Có thể thực hiện kích thước trực tiếp trên các yếu tố đo được trên hình ảnh, mang lại cảm giác rõ ràng, trực quan cho khách hàng.
- Chi tiết đo có thể được đặt ở bất kỳ vị trí nào; phần mềm có chức năng dịch chuyển, xoay hoặc đặt lại tọa độ mạnh mẽ.
- Lập trình đơn giản để thực hiện đo tự động.
- Đầu ra báo cáo trực quan và phong phú.
Tính năng kỹ thuật:
- Quét nhanh
PC-DMIS Vision hỗ trợ nhiều loại cảm biến — CCD quang học, đầu đo tiếp xúc (quét chạm và đơn điểm), đầu đo laser và ánh sáng trắng, cung cấp khả năng đo hiệu quả, giúp việc đo hình dạng và bề mặt chính xác trở thành hiện thực. - Thu thập dữ liệu nhanh chóng
Tất cả các đối tượng trong cùng một trường nhìn có thể được phát hiện và đo lường cùng một lúc. Tùy theo kích thước và mật độ phân bố của các đối tượng, hiệu suất có thể tăng từ 35% đến 70%. - Xây dựng đối tượng nhanh chóng
Chỉ cần một lần nhấp chuột, có thể chọn nhiều đối tượng đo trên mô hình CAD và tạo chương trình đo cho tất cả các đối tượng này cùng một lúc, người dùng không cần lập trình từng đối tượng một. - Lưu hình ảnh
Có thể chụp ảnh và lưu lại các đặc điểm hình ảnh trong quá trình đo, thuận tiện cho việc phân tích và lưu trữ dữ liệu đo lường sau này. - Lập chương trình đo nhanh
Chỉ cần nhấp vào CAD hoặc hình ảnh trên cửa sổ hoạt động để nhanh chóng tạo chương trình đo, không cần mở hộp thoại; PC-DMIS Vision đã mở rộng chức năng đặc điểm nhanh từ cửa sổ CAD 3D sang cửa sổ hình ảnh 2D. - Tối ưu hóa đường đi
Phần mềm cung cấp chức năng tối ưu hóa đường đi tự động, có thể tái tối ưu hóa đường đi di chuyển theo thời gian ngắn nhất. - Hiển thị theo thời gian thực
Các đối tượng thực đo cũng có thể hiển thị trong trường nhìn của cửa sổ hoạt động, giúp người dùng dễ dàng xác định đặc điểm nào đã được đo và đặc điểm nào chưa được đo.
